Optische Leitungsschutzgeräte 1+1
Beschreibung
Das optische Leitungsschutzgerät 1+1 wird in einem Backup-System für optische Leitungen eingesetzt. Es verwendet ein fortschrittliches automatisches optisches Leitungsumschaltmodul, das in optischen Kommunikationssystemen zur Umschaltung zwischen Haupt- und Backup-Leitungsgeräten dient. Das Gerät erkennt automatisch den Status des optischen Leitungssignals (Haupt- oder Backup-Status) und schaltet die Leitung umgehend um, um sicherzustellen, dass die Backup-Leitung bei Ausfall der Hauptleitung weiterhin funktioniert und somit die Servicequalität für den Betreiber verbessert wird.

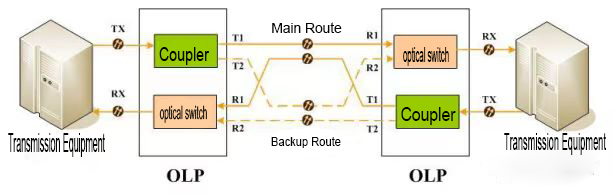

1+1-Schutzmodus:
Funktionen
- Statusanzeige der optischen Schnittstelle
- Schaltschwellen- und Alarmschwellenwerte können über das LCD-Display am Gerät oder im Netzwerkmanagement eingestellt werden
- Zwei Betriebsmodi: automatischer und manueller Rückschaltmodus
- Umschaltzeit des Empfängers: automatisch, manuell oder ferngesteuert
- Automatische Umschaltzeit unter 20 ms
- 1+1-Stromversorgung mit Hot-Plug-Funktion
Spezifikation
| Adjustment wavelenght | 1310 & 1550nm |
| Sender insertion loss | < 4.0dB |
| Receiver insertion loss | < 1.5dB |
| Return loss | ≥ 45dB |
| Crosstalk | > 55dB |
| PDL | <0.1dB |
| Optical power monitoring | -50~20dBm |
| Switching time | < 20ms |
| Automatic switch threshold power | -30dBm |
| Switch mode | Automatic, manual, remote |
| Input/Output optical interface | SC/APC、SC/PC、FC/APC、FC/PC |
| Network management jack | RJ45、RS232 |
| Dimension | 19”1U case |
| Operating Temperature | -10℃ ~ 60℃ |
| Storage Temperature | -40℃ ~ 80℃ |
| Humidity | 5% ~ 95% |
| Power | 220V/AC，50Hz or 48V/DC |
